F-1 (ракетный двигатель)

американский жидкостный ракетный двигатель, разработанный компанией Rocketdyne. Использовался в ракете-носителе Сатурн V. Пять двигателей F-1 использовались на первой ступени Сатурна V, S-IC. До создания жидкостного четырёхкамерного ракетного двигателя РД-170 ракеты-носителя «Энергия» и твердотопливного ракетного двигателя для бокового ускорителя «Спэйс Шаттла», являлся самым мощным ракетным двигателем. По сей день остаётся самым мощным однокамерным жидкостным ракетным двигателем.

История создания

F-1 в Космическом ракетном центре США в Хантсвилле

Первоначально F-1 был разработан Рокетдайн в соответствии с запросом ВВС США от 1955 года о возможности создания очень большого ракетного двигателя. Конечным результатом этого запроса стали два разных двигателя — E-1 и более крупный F-1. Двигатель E-1, хоть и успешно прошёл стендовые огневые испытания, но быстро был признан технологически тупиковым вариантом, и отменен в пользу крупного, более мощного F-1. Американские ВВС впоследствии остановили дальнейшую разработку F-1 из-за отсутствия приложений для такого крупного двигателя. Однако НАСА, созданное в этот период времени, оценило пользу, которую может принести двигатель такой мощности, и заключила с Рокетдайн контракт на завершение его разработки. Испытания компонентов F-1 были начаты уже в 1957 году. Первое огневое испытание полностью скомпонованного тестового F-1 было совершено в марте 1959 года.

Семь лет разработок и испытаний двигателей F-1 выявили серьёзные проблемы с нестабильностью процесса горения, которые иногда приводили к катастрофическим авариям. Работы по устранению этой проблемы первоначально шли медленно, поскольку она проявлялась периодически и непредсказуемо. В конечном итоге инженеры разработали технику подрыва небольших зарядов взрывчатых веществ внутри камеры сгорания во время работы двигателя, что позволило им определить как именно работающая камера отвечает на флуктуации давления. Конструкторы теперь могли быстро экспериментировать с различными форсуночными головками, для выбора наиболее устойчивого варианта. Над этими задачами работали с 1959 по 1961 годы. В окончательной конструкции горение в двигателе было настолько стабильно, что он мог самостоятельно гасить искусственно вызванную нестабильность за десятую долю секунды.

Конструкция

Установка двигателей F-1 на ступень S-IC РН Сатурн-5. Сопловой насадок снимался на время монтажа двигателей.

На 2011 год, разработанный Rocketdyne двигатель F-1 является наиболее мощным однокамерным жидкостный ракетный двигатель в истории из когда–либо летавших. Двигатель использовал в качестве топлива керосин RP-1 и жидкий кислород — в качестве окислителя. Для подачи топлива и кислорода в камеру сгорания использовался турбонасос.

Основной частью двигателя была камера сгорания, в которой смешивались и сгорали топливо и окислитель, создавая тягу. Куполообразная камера в верхней части двигателя служила в качестве распределительного трубопровода подводящего жидкий кислород к форсункам, а также служила как крепление для карданного подвеса, передававшего усилие на корпус ракеты. Ниже этого купола находились форсунки, по которым топливо и окислитель направлялись непосредственно в камеру сгорания, они были сконструированы таким образом, чтобы обеспечить хорошее смешивание и сгорание компонентов. Топливо подводилось к форсуночной головке из отдельного распределительного трубопровода; часть топлива направлялась по 178 трубкам проложенным по всей длине камеры сгорания — которая занимала почти всю верхнюю половину сопла — и возвращалась обратно охлаждая камеру.

Выхлопные газы из газогенератора использовались для вращения турбины приводившей в движение отдельные насосы для топлива и окислителя, питающие системы камеры сгорания. Газогенератор вращал турбину со скоростью 5 500 об/мин, давая мощность в 55 000 лошадиных сил. Топливный насос прокачивал 58 564 литров керосина RP-1 за минуту, в то время как насос окислителя 93 920 л жидкого кислорода за минуту. С точки зрения условий работы, турбонасос был способен выдерживать диапазон температур от температуры газогенераторного газа в 800 °C, до температуры жидкого кислорода в ?180 °C. Топливо использовалось также для смазки и охлаждения подшипников турбины.

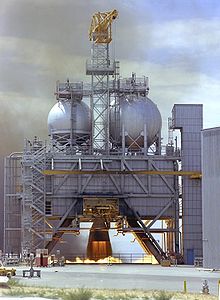

Огневые испытания двигателя F-1 на базе ВВС Эдвардс.

Ниже камеры сгорания располагался сопловой насадок занимавший приблизительно половину длины двигателя. Этот насадок повышал степень расширения двигателя от 10:1 до 16:1. Выхлоп газогенератора турбонасоса выводился к насадку с помощью большого, суживающегося трубопровода, этот относительно холодный газ образовывал слой, защищавший сопловой насадок от горячих выхлопных газов из камеры сгорания.

F-1 сжигал 1 789 кг жидкого кислорода и 788 кг керосина RP-1 каждую секунду работы, производя 6,7 МН тяги. Это равно скорости вытекания 1 565 л жидкого кислорода и 976 л керосина в секунду. В течение своих двух с половиной минут работы, пять двигателей F-1 поднимали ракету-носитель Сатурн-5 на высоту 68 км, придавая ей скорость 9 920 км/ч. Объединённый расход жидкости у пяти двигателей F-1 в РН Сатурн-5 составлял 12 710 л в секунду, что могло опустошить 110 000 литровый плавательный бассейн за 8,9 секунд. Один двигатель F-1 имел большую тягу, чем все три главных двигателя шаттлов, вместе взятые. И почти вдвое большую тягу,чем вся двигательная установка ракеты "Союз",имеющая взлетную тягу 407 т

Интересные факты

  • Так как отработанный генераторный газ подавался внутрь сопла для охлаждения насадка, яркость пламени реактивной струи вблизи сопла двигателя была значительно снижена, что хорошо заметно на кадрах с запусков Сатурн-5 и с огневых испытаний F-1.
